一、概 述
随着我国经济的快速发展，环境污染越来越成为一个重要的社会问题， 保护 环境是每个公民义不容辞的责任。江苏乾润环保多年来致力于环境保护方面的调 查研究，针对我国目前造成环境污染的重要污染源，如造纸业、食品工业、石油工业等工业废水，以及城市生活污水的实际情况，污水处理样机的基础上，研究开发出了新一代污水处理设备 ：QF系列气浮式污水处理机及系统。
该设备采用先进的气泡发生器，能够产生大量均匀微小的气泡，污水中难于下沉或上浮的悬浮物如细小纤维 ，油墨颗粒等附着在气泡上面，上浮至水面而被 清除，该系统既可净化废水，又可回收有用物质，广泛用于分离和回收，石油化工废水中乳化油，肉类食品加工厂废水中的油脂，毛纺厂洗羊毛废水中的羊毛脂 ，造纸厂废水中的皂化物 、纤维、填料及洗煤废水中的煤粉等 。
二 、工作原理
QF系列气浮设备是气泡发生器，它首先在气室中将空气跟污水混和，然后 通过散气叶轮将液气混和体散出，在污水中形成大量均匀微小的气泡，污水中比 重大于1的悬浮物在重力作用下，能自然沉淀而被分离，而比重接近1难于沉淀或上浮的悬浮颗粒，被水中无数分散的微小气泡附着，随着气泡一起上浮至水面 而被离。在这个浮选过程中，需要有浮选剂的参与，浮选剂不仅可以改变悬浮物的亲水性，同时还有促进起泡的作用，可使废水中的空气形成稳定的小气泡 ，从 而更有利于气浮。
悬浮物被微气泡带到水面形成泡沫层，沿液面运动的刮泥机将泡沫刮到倾斜 的金属板上，并将其推入污泥排放管道装有水平的螺旋，推进器将所收集的污泥 送入污泥收集起，推进器和刮泥机有同一个电机拖动，动力消耗很小，净化后的污水经斜板下方的溢流板进入排放管道，管道中装有液位控制器，来调节槽体内 的水位。确保污水不流入污泥排放管道。气泡发生器在发生气泡的同时，因气泡同污水的向上运动，在槽体底部形成一个负压区，在负压作用下，污水由槽体底部不断流向气浮区，从而使污水在槽体中循环流动，保证气浮均匀连续地进行。该设备处理量为5-500㎡/h,我们可以根据不同用户的具体情况设计工艺流程及 药剂配方 。
三 、QF 系列污水处理机及系统同传统污水处理方法的比较
㈠传统的污水处理
重力沉淀法 加压气浮法及射流气浮法是目前比较通用的污水处理方法 但同QF污水处理系统相比都存在明显不足。
重力沉淀法与原理较简单，但土建投资比较大，污水处理速度慢，费用高，特别是污泥排放困难 ，排放后 的污泥含水量较高，成分复杂，更加难以处理，且不易回收有用物质。加压气浮法是用加压水泵将污水加压到3 - 4个大气压 同时注入空气，在溶气罐内，空气溶解于污水，污水经减压阀进入气浮池 ，由于 突然减压，溶解于污水中的空气形成许多微小的气泡逸出，进行气浮。其缺点是系统过于复杂，操作繁琐，运行费用比较昂贵，污泥易在槽体底部滞留，阻塞喷嘴。由于系统过于复杂，它包含了溶气罐、空压机、调节槽、加压泵等设备， 操作繁琐，需要人工较多，消耗动力较大，维修费用高 。
射流气浮法较压力气浮法简单，工作介质通过射流器以很高的速度从喷嘴喷 射出来，形成高速射流束，高速射流束通过气室时，由于工作介质的粘结作用产生压，吸入大量空气，进入溶气罐 ，由减压阀喷出至 溶气罐。同QF气浮系统相比，投资较大，动力消耗大，操作繁琐，用人工较多，维修费用高效率较低 。 ㈡QF系列气浮式污水处理系统同上述系统相比所具备的优点
1、投资小
该系统广泛用于分离和回收石油化工废水中的乳化油，肉类食品， 加工 厂废水中的油脂，毛纺厂洗羊毛废水中的羊毛脂，造纸厂废水中的皂化物、纤维 、 填料、洗煤废水中的煤粉等。该系统不需压力容器、空压机、加压泵等设备，可以大大减少污水生化二级处理设备的规模 ， 从而大大减少总体投资费用 。
2、性能优越
该系统对污水中的S S去除率可达9 8 %COD去除率90.4 %,BOD去除率89 %,污水经处理后S S小于5 PPM，并大量回收纤维、油脂、填料等有用物质。 在系统中流量不需要保持平衡，即使流量改变，设备仍可照常工作，该系统操作简单，可实现自动化控制 。
3、运动费用低，效率高
该系统消耗动力仅相当于传统加压气浮和射流气浮的1/8 - 1/1 0，并且设 计简单方便，维修费用低，需要人工操作较少，可以作为无人看守运行，固体悬浮物被快速连续去除，经分离后的污泥纯度较高，含水量较少，降低了污泥处理费用 。
4、占地面积少，维修方便
处理能力为5 - 500立方米/每小时的系统，气浮设备占地面积仅为 2.5 - -100平方米，土建投资特别少，可根据场地及流程的实际情况，安装在地下，地面或楼层高处，并且耗工耗时极少 。
5、臭氧污染减
轻该系统对于污水处理是一个好养过程，不会产生H 2 S等有害气体，工作环 境较好，并且减少了污泥回用处理上的难度 。
6、技术先进，科技含量高
该系统参考美国九十年代流行样机设计，并加以改进，具有世界领先水平 其某些关键部件直接从美国进口，以保证整个系统的运行质量 。
四 、几种污水处理的参考工艺流程
㈠石油化工污水

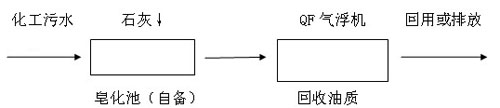

1、流程
2、处理效果
|
指标 |
进水水质 ㎎∧ |
出水水质 ㎎∧ |
去除率 ％ |
处理成本 元/m³ |
|
油脂 |
5000 |
≤50 |
99.5 |
0.15--0.2 |

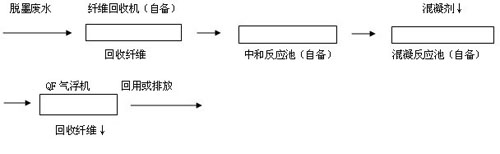

1、流程
2、处理效果
|
指标 |
进水水质 ㎎∧ |
出水水质 ㎎∧ |
去除率 ％ |
处理成本 元/m³ |
|
COD ㎎∧ |
500-1250 |
＜150 |
89 |
0.12-0.15 |
|
SS ㎎∧ |
1000-2000 |
＜100 |
＞95 |
1、流程
2、处理效果
|
指标 |
进水水质 ㎎∧ |
出水水质 ㎎∧ |
去除率 ％ |
处理成本 元/m³ |
|
COD ㎎∧ |
800-1200 |
＜180 |
86 |
0.2-0.25 |
|
SS ㎎∧ |
1500-2600 |
＜100 |
95 |
1、流程
2、处理效果
|
指标 |
进水水质 ㎎∧ |
出水水质 ㎎∧ |
去除率 ％ |
处理成本 元/m³ |
|
COD ㎎∧ |
1500-3000 |
＜300 |
80 |
0.5-0.8 |
|
SS ㎎∧ |
1500-2600 |
＜100 |
95 |
五、技术标准（实际外形尺寸按用户要求）
|
型号、参数 |
处理能力（m³/h) |
动力（KW） |
长（m） |
宽（m） |
高（m） |
|
QF-5 |
5 |
1.875 |
2.45 |
0.92 |
1.25 |
|
QF-10 |
10 |
1.875 |
3.00 |
1.25 |
1.25 |
|
QF-15 |
15 |
1.875 |
4.00 |
1.25 |
1.25 |
|
QF-20 |
20 |
1.875 |
4.5 |
1.25 |
1.25 |
|
QF-25 |
25 |
3.000 |
4.5 |
1.5 |
1.85 |
|
QF-35 |
35 |
3.000 |
4.7 |
1.5 |
1.85 |
|
QF-50 |
50 |
3.000 |
5.3 |
1.8 |
1.85 |
|
QF-75 |
75 |
3.000 |
6.5 |
2.4 |
1.85 |
|
QF-100 |
100 |
3.000 |
7.8 |
2.4 |
1.85 |
|
QF-150 |
150 |
3.000 |
11 |
2.4 |
1.85 |
|
QF-175 |
175 |
5.435 |
13 |
2.4 |
1.85 |
|
QF-200 |
200 |
5.435 |
15 |
2.4 |
1.85 |
|
QF-320 |
320 |
7.658 |
16 |
3 |
1.85 |
|
QF-400 |
400 |
7.658 |
16.5 |
3.5 |
1.85 |
|
QF-500 |
500 |
7.658 |
20.5 |
4.5 |
1.85 |
